Acabamos de liberar uma versão do Conecta que possibilita a utilização do Scratch 3.0 com o Arduino.
Veja o que incluímos nessa versão?

• Versão Mod do Scratch 3.0 Offline
• Link para Versão Mod do Scratch 3.0 Online
• ScratchLink (Original (para conectar o micro:bit)

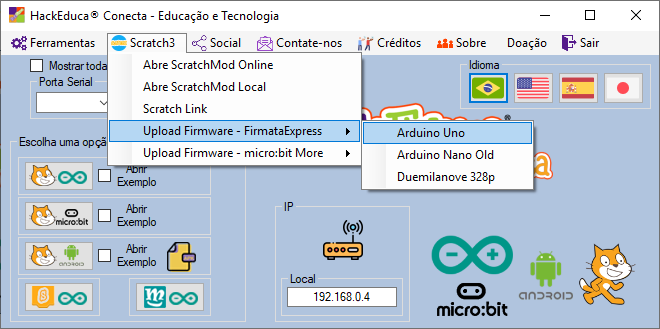

• Upload do FirmataExpress (necessário para usar o Scratch 3.0 e Arduino)
  • Arduino Uno
  • Arduino Nano (old bootloader)
  • Arduino Duemilanova
• Upload do Firmware micro:bit More (necessário para expandir as funções do seu micro:bit no Scratch 3.0)
• Upload do Firmware Original do micro:bit

Baseado no projeto do Alan Yorinks S3oneGpio, fizemos algumas modificações e correções (algumas já liberada no site dele, como a duplicação de blocos, por exemplo).

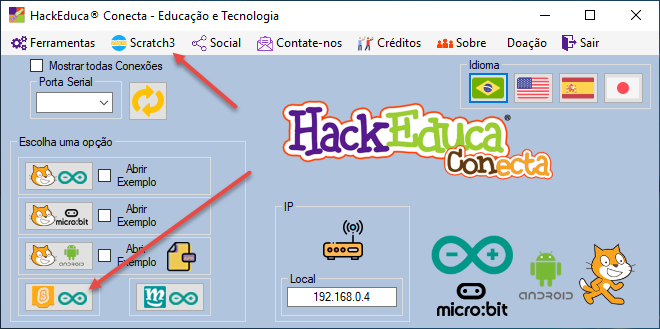

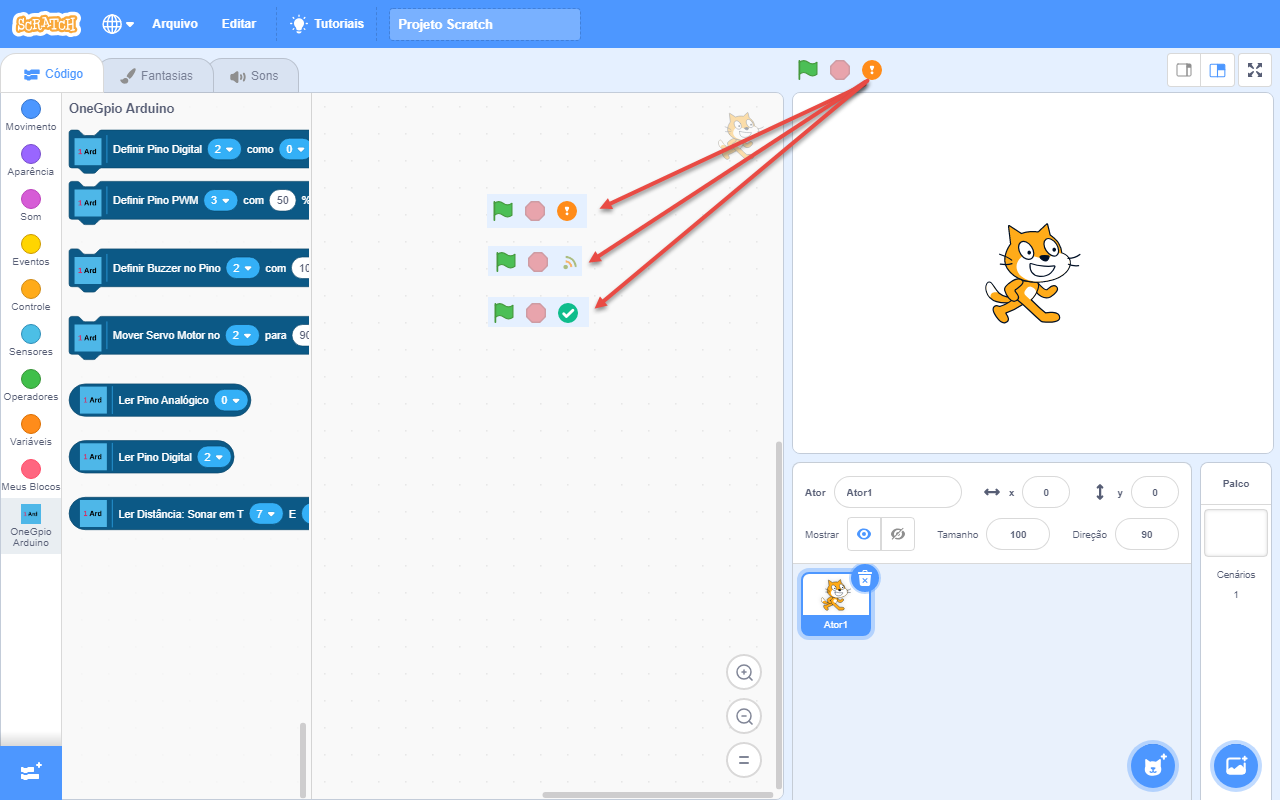

Incluímos, também um botão de Status, para indicado o estado de comunicação com o Websocket,



S3oneGpio – Arduino

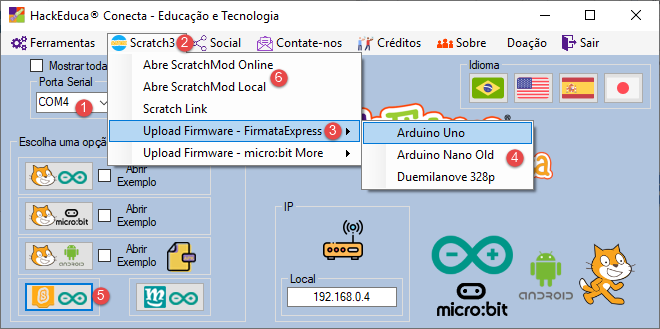

Para um bom funcionamento da conexão é importante seguir os passos a seguir:

1. Escolha a porta onde seu Arduino está conectado
2. Menu Scratch3
3. Upload FirmataExpress
4. Escolha sua placa
5. Estabeleça a conexão
   • Importante perceber que 3 janelas irão se abrir
     • Blackplane (Scratch <–>BlackPlane <–> Arduino)
     • Websocket Gateway (Scratch –> BlackPlane)
     • Arduino Gateway (Arduino –> BlackPlane)
6. Escolha sua versão do Scratch Desktop Mod by HackEduca



micro:bit More:

Mais funções para o seu micro:bit.

O micro:bit More foi desenvolvido por um programador pelo Kobo Yokokawa, do Japão e nós fizemos a tradução para o português e disponibilizamos uma versão offline.
O artigo original (em Japonês) poderá ser acessado aqui!

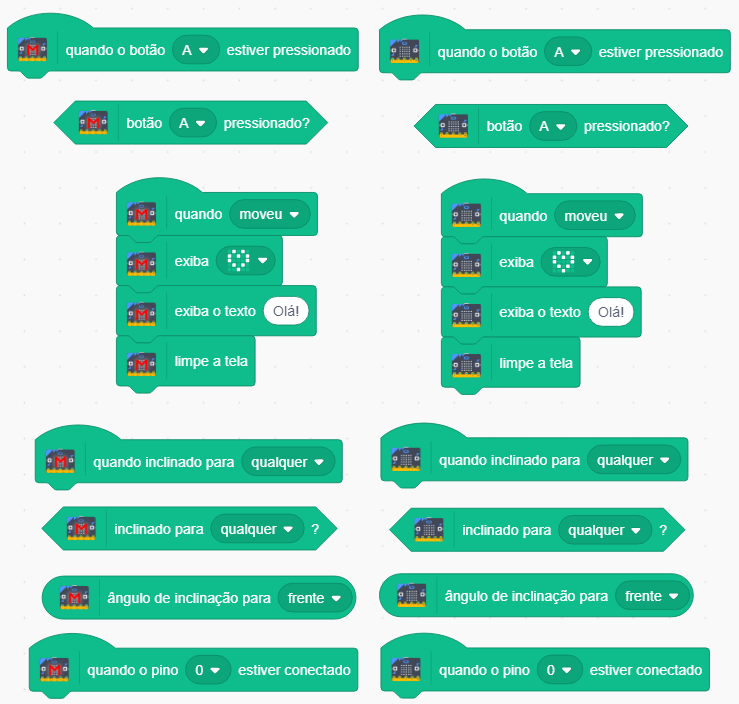

Veja a comparação das Extensões (Original e micro:bit More)

Até aqui tudo igual:

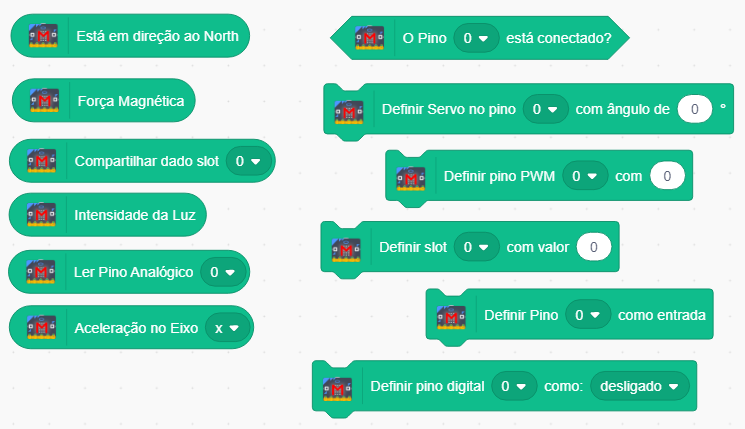

Aqui tem as novidades:

Você poderá :

• Verificar a direção, como em uma bússola
• Força Magnética
• Saber se mais pinos estão conectados, não somente o 0, 1 e 2, como a extensão original
• Conectar um servo Motor
• Definir pino como PWM
• Definir mais pinos como entrada
• Ler pino Analógico
• Saber a intensidade da Luz
• Detectar aceleração nos eixos, X, Y e Z

Legal né?

• Para usar essa extensão você precisará somente:
  • Conecte o seu micro:bit

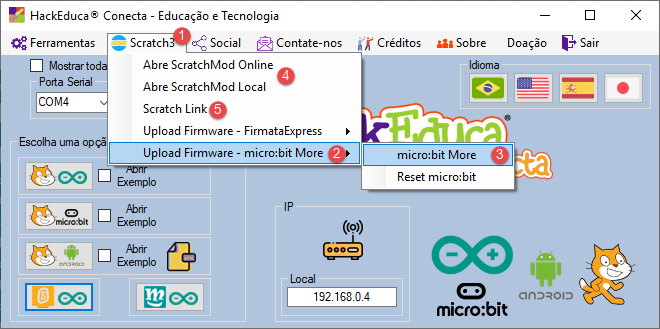

  • Vá ao HackEduca Conecta e siga os seguintes passos 1, 2 e 3
  • Lembre-se que na etapa 2 é solicitado uma senha que é hackeduca
  • Siga na etapa 4, para abrir o Scratch 3.0 Mod Offline ou online
  • A etapa 5 abrirá o Scratchlink para comunicação Bluetooth entre o micro:bit e o seu computador/Scratch 3.0

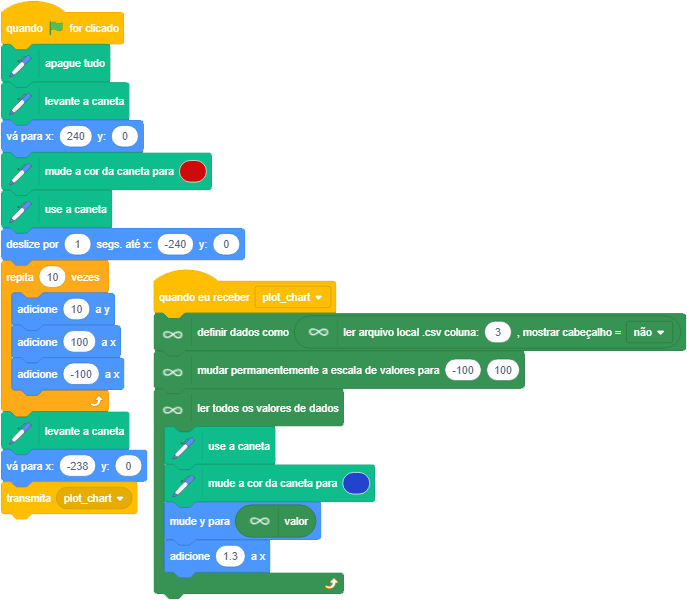

Data Viewer – Visualização de Dados

Incluímos uma extensão de visualização de dados.
Criada por Cassia Fernandes e do João Adriano>

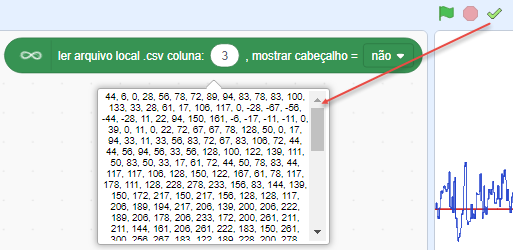

Fizemos algumas mudanças, como a introdução de um botão para abrir arquivo .csv local.



Esperamos que gostem das novidades.

Deixem seus comentários.
